自动门皮带怎么安装?
2019-10-07 8142

自动门皮带怎么安装?
自动门分为单开自动门和双开自动门,这两者皮带的安装方法略有不同,我们先来说说单开自动门皮带怎么安装;

自动门

单开自动门安装方步骤:
1)拆下螺栓A(M5)将皮带固定器皮带接着配件中取下;

单开自动门皮带安装


(2)参考皮带切断表,把皮带切断。

【注意】请将皮带从谷地的中心切断。

(3)把皮带的两端交叉着从皮带固定器的中心处放入固定 器【注意】安装时勿使皮扭曲。

(4)把皮带器牢固地安装到到皮带接头配件上。

单开自动门皮带安装


【注意】皮带固定器的方向。

(5)把皮带先挂到马达一侧的皮带轮上,再挂到从动轮上。

(6)按照下述的安装位置图,使用附带的皮带固定装置安装用螺栓(M6 ╳12带弹簧垫圈)并确认安装至吊架装置上。

单开自动门皮带安装


【注意】请用扳手、套简扳手等工具将螺栓确实拧紧

皮带切断位置示意图:

自动门皮带切断图

■皮带固定装置的安装位置:

皮带固定装置

■皮带切断表(单开式)

单开自动门皮带切断表





双开自动门
皮带怎么安装:

双开自动门

 双开自动门皮带安装步骤:

【1】用螺丝刀拧下螺栓(M5)把皮带固定器从皮带接头配件上取下;



双开自动门皮带安装


【2】对照皮带切断表,进行切割;

【注意】皮带切断处于谷底的中心切断(下刀子的地方);

双开自动门皮带切断图




【3】把皮带的两端交叉着,从皮带固定器中心处切实放入皮带固定器;

【注意】安装过程中避免皮带扭曲;



【4】把皮带固定器牢固地安装到皮带接头配件上;

【注意】注意皮带固定器的方向;



双开自动门皮带安装


【5】把皮带先挂到马达一侧的皮带轮上,再挂到从动轮上;



【6】按照(图13)皮带固定装置安装位置,使用附带皮带固定装置安装用螺栓(M6╳12带弹簧圈)、确实安装到吊架装置上,确保安装牢固;

【注意】请用扳手、套简扳手等工具将螺栓确实拧紧;



双开自动门皮带安装



双开自动门皮带切断表:

双开自动门皮带切断表

【7】调整皮带张力如下:

1、把从动轮装置向左用力拉,拧紧固定好螺栓。
2、拧松4个螺栓A。
3、按顺时针方向旋转张力调整螺栓,调整皮带张力。
4、确定拧紧4个螺栓A;

自动门皮带张力调整




【8】使两扇门体确实处于关闭位置;

        如有手动门锁,请将其锁上;



【9】拆下双开用皮带固定器的螺栓B(M5),将其从双开式皮带接头配件上取下;



双开自动门皮带安装


【10】参照下述的安装位置图【13】,将皮带固定器安装到皮带上、用螺栓把皮带固定以双开皮带接头配件固定;

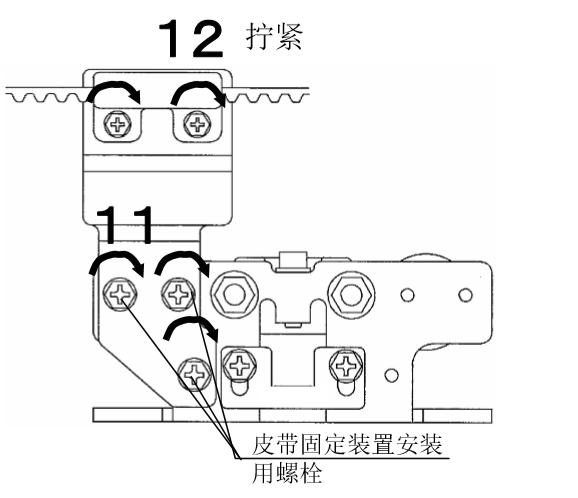

【11】使用附带的皮带固定装置安装用螺栓(M6 ╳12带弹簧垫圈)、确实安装至吊架装置上,安装牢固;

【注意】请用扳手,套简扳手等将螺栓确实打紧;



【12】门的位置调整后,将螺栓 B确实打紧;

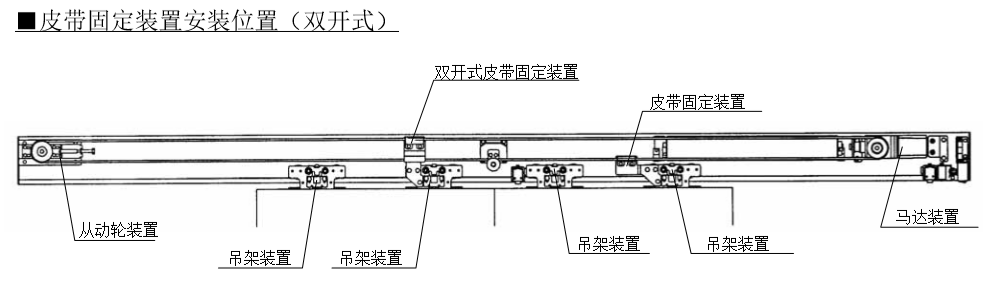

 【13】皮带固定安装装置位置图:

双开自动门皮带固定安装位置



温馨提示:自动门皮带安装不良,会导致皮带磨损、运行出现噪音、及导致断裂等隐患情况,请严格按照产品附带的安装方法进行施工。

由于存在使用情况的变化,当用户在使用过程中出现异味、嗓音等异常时,禁止单方行为,请第一时间联系自动门安装公司或自动门维保人员。

以上自动门皮带安装技术知识,本页资讯由panasonic自动门华南代理商-深圳市乙元兴自动门乙元兴自动门有限公司整理发布。
